1.如图所示的两个电路中,三极管为硅管。下列关于LED发光时,M、N点电位分析中正确的是( )
A.M点约为0.7V，N点约为0.7V
B.M点约为2.7V，N点约为6V
C.M点约为2.7V，N点约为5.3V
D.M点约为0.7V，N点约为5.3V
2.如图所示是小明在电子控制技术实践课上搭建的电路,经测量V的Ube=0.7V，Uce=3V。下列关于V1工作状态的判断中,正确的是（ ）
A.饱和状态
B.放大状态
C.截止状态
D.条件不足,无法判断
3.如图所示光控灯电路图,电流表A1和A2的读数分别为0.5mA和20mA,已知三极管V1的电流放大倍数是100，经时V1的工作状态是（ ）
A.饱和状态
B.放大状态
C.截止状态
D.条件不足,无法判断
4.如图所示的电路,初始时S1,S2都处于断开状字电路构成的系态,下列分析中正确的是（ ）
A.初始状态,V1、V2都不发光
B.闭合S2后, V1、V2保持不变
C.闭合S1后,V1发光,V2不发光
D.S1、S2都闭合后,V1、V2都发光
5.如图所示是探究PNP三极管工作状态的实验电路,电路采用共发射极接法,其中Vcc=+6V,通过调节电位器Rp，改变基极电流Ib,测得多组数据,从而分析三极管的工作状态。若在某状态下读取各个电表的数据如下:Ib=52uA, Ic=6. 5mA，Uce=4.9V,则三极管的工作状态为（ ）
A.饱和状态
B.放大状态
C.截止状态
D.条件不足,无法判断
6.如图所示的组合逻辑电路,与其等效的逻辑表达式是（ ）
A F=A+B B F=A+B C.F=A・B D.F=A・B
7.如图所示是某一位数值比较器的电路图,关于该电路图逻辑关系说法正确的是（ ）
A.当Ai=1,Bi=0时,Mi=1,Li=1
B.当Ai=1,Bi=1时,Gi=0,Li=1
C.当Ai=0,Bi=0时,Gi=0,Li=0
D.当Ai=0,Bi=1时,Mi=0,Gi=0
8.如图所示为小明设计的发光二极管控制电路,其中三个三极管工作在开关状态。关于该电
路,下列说法不正确的是（ ）
A.开关S1和S2都断开时,三极管V1处于导通状态,二极管V4不发光
B.只闭合开关S2,发光二极管V4发光
C.先闭合S2,发光二极管V4发光,此时再闭合S1,V4不发光
D.先闭合S1,发光二极管V4不发光,此时再闭合S2,V4发光
9.如图所示为光控小夜灯的简易电路,当环境光线低于设定值时,发光二极管点亮。小明在万能电路板上焊接元件并在调试过程中发现无论环境光线多亮,发光二极管始终都发光。下列对故障原因分析中不可能的是（ ）
A.三极管V1内部击穿短路
B.三极管V2内部击穿短路
C.三极管V1基极限流电阻R1虚焊
D.光敏电阻Rg内部断路损坏

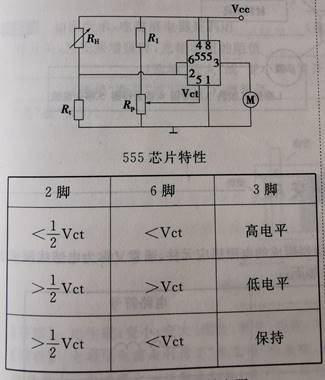

10.如图所示的温控电路,采用RP设定555芯片5脚的电位Vct(详见下表)。当温度超过60℃时散热风扇电机启动,温度低于40℃时,电机停止转动。下列分析中不正确的是（ ）
A.Rt应采用负温度系数的热敏电阻
B.调大RH的阻值,电机启动时的温度低于60℃
C.Rp的滑动触点向下移,电机启动时的温度高于60℃
D.温度从60℃以上降低到60℃以下,电机就立即断电
如图所示是小明搭建的温控与光控电路,其中Rt是负温度系数的热敏电阻,分析该电路,请完成第11-12题
11.对该电路的分析和描述,下列说法不正确的是（ ）
A.R1、R3分别对三极管V1和V2起保护电阻
B.当温度低或光线亮时,V3就会亮
C.向下移动Rp箭头,V3更易点亮
D.当V3发光时,V1、V2都处于导通状态
12.电路调试过程中,发现V3始终不发光,小明用模拟式多用电表直流电压档检测电路,以下分
析合理的是（ ）
A.测量电路1和2两点之间的电压,改变外界温度和光照,读数无明显变化,说明电路的输入部分有故障
B.测量三极管V1的Uec,则红表笔接在三极管的集电极,黑表笔接在发射极
C.测得三极管V2的Uec很小时,V仍不发光,则有可能R3的阻值太大了
D.测得3、4两点之间的电压为3V时,V3仍不发光,则有可能V内部断开了
13.如图b共阴极七段LED数码管是分段式半导体显示器件。若数码管的七个发光二极管的阳极连接如图a且两输入端的输入变化如下(按时间顺序):初始t0时刻输入为(A=0,B1),在t1时刻变为(A=1,B=1),在t2时刻变为(A=0,B=1),在t3时刻变为(A=1,B=0),在t4时刻变为(A=1,B=1),最后在t5时刻又变回到初始状态的输人(A=0,B=1)。请问在t1~t2及t4~t5这两段时间数码管的显示分别是（ ）
A.数字“5”、数字“2” B.数字“2”、数字“5”
C.字母“E”、数字“3” D.数字“3”、字母“E”
